產品概述
全套設備技術參數表

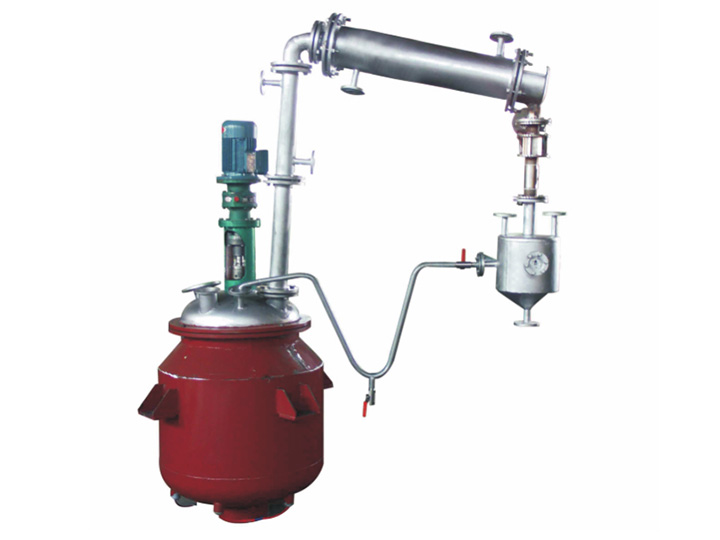

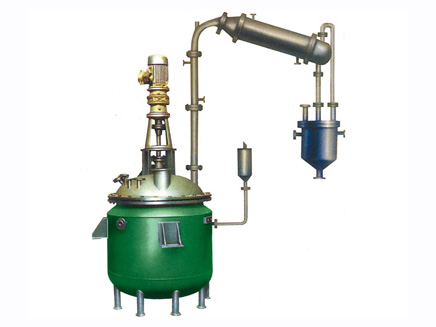

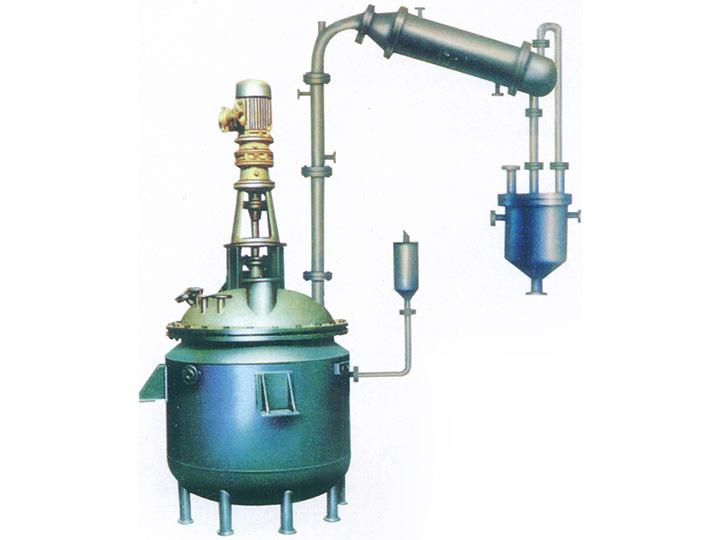

本全套裝置是用于生產不飽和聚酯樹脂、酚醛樹脂、環氧樹脂、ABS樹脂、油漆的關鍵設備。全套設備由反應鍋、豎式分餾柱、臥式冷凝器、貯水器、溢油槽、管線(對稀釜)等組成,全套設備與物料接觸部分采用不銹鋼制作。
1、鍋內可設置不銹鋼盤管或夾套內設置不銹鋼盤管;
2、如不用電熱棒加熱,也可用蒸汽加熱或導熱油循環加熱。
1、鍋內可設置不銹鋼盤管或夾套內設置不銹鋼盤管;
2、如不用電熱棒加熱,也可用蒸汽加熱或導熱油循環加熱。
全套設備技術參數表
序號 | 部件名稱 | 容積及尺寸 | |||||||
1 | 反應釜 L | 50 | 100 | 300 | 500 | 1000 | 2000 | 3000 | 5000 |
2 | 豎式分餾柱 |
DN70 ×460 |
DN100 ×500 |
DN150 ×560 |
DN150 ×750 |
DN200 ×790 |
DN200 ×1000 |
DN250 ×1200 |
DN300 ×1200 |
3 | 豎式冷凝器 m² | 0.01 | 0.19 | 0.22 | 0.49 | 1 | 1.5 | 2.5 | 5 |
4 | 臥式冷凝器 m² | 0.29 | 0.58 | 1.5 | 2.08 | 3.17 | 5 | 12 | 20 |
5 | 縮水灌 L | 8 | 30 | 50 | 60 | 100 | 120 | 198 | 300 |
6 | 稀釋釜 | 100 | 200 | 500 | 800 | 1500 | 3000 | 4500 | 7500 |
